Éclairage raccordé
Luminaires LED à optique dédiée passage piéton, technologie Harmolight.
Fabrication française

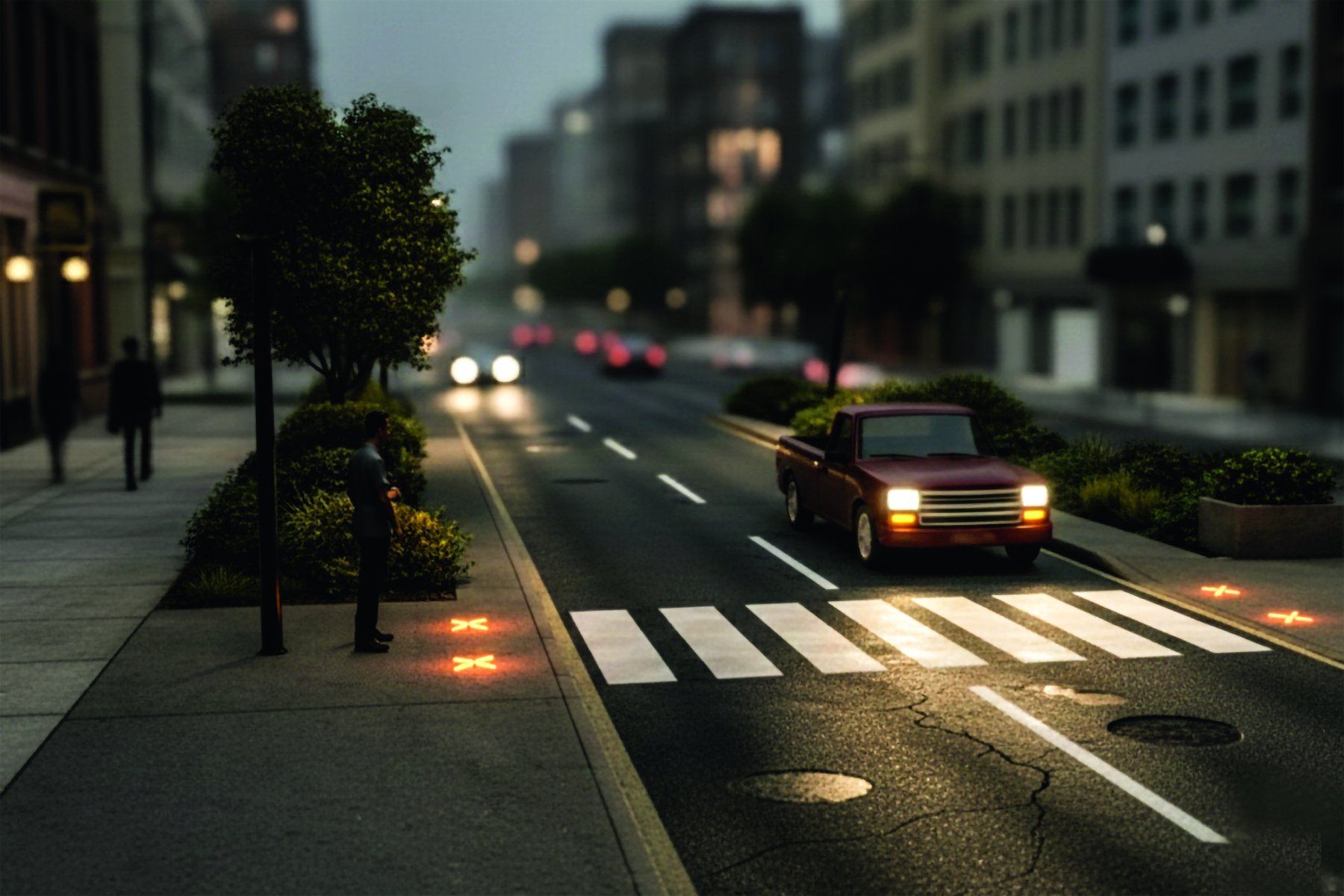

SÉCURITÉ DES USAGERS VULNÉRABLES
Un passage piéton
qu'on ne peut plus rater
Éclairer, baliser, alerter : une réponse complète du Groupe Ragni pour sécuriser les traversées, de jour comme de nuit, avec ou sans feux, raccordée ou solaire.
34 %
ne respectent pas les feux
14 %
portent des écouteurs ou un casque
10 %
traversent hors passage
4
couches de sécurisation
Source : LEC, étude sur 4 721 piétons.
Une solution, quatre fabricants
Quatre fabricants du Groupe Ragni, un seul dispositif
Éclairage solaire
Candélabres solaires autonomes Combi Top 3 avec optique dédiée.
Fabrication française
Signal lumineux
Module LEXA encastré au sol, croix ou flèche pilotées par le feu ou par radar.
Fabrication française
Balisage
Plots lumineux solaires ou raccordés et potelets à tête clignotante.
Fabrication françaiseLa solution en 4 couches
Éclairer, baliser, signaler, alerter

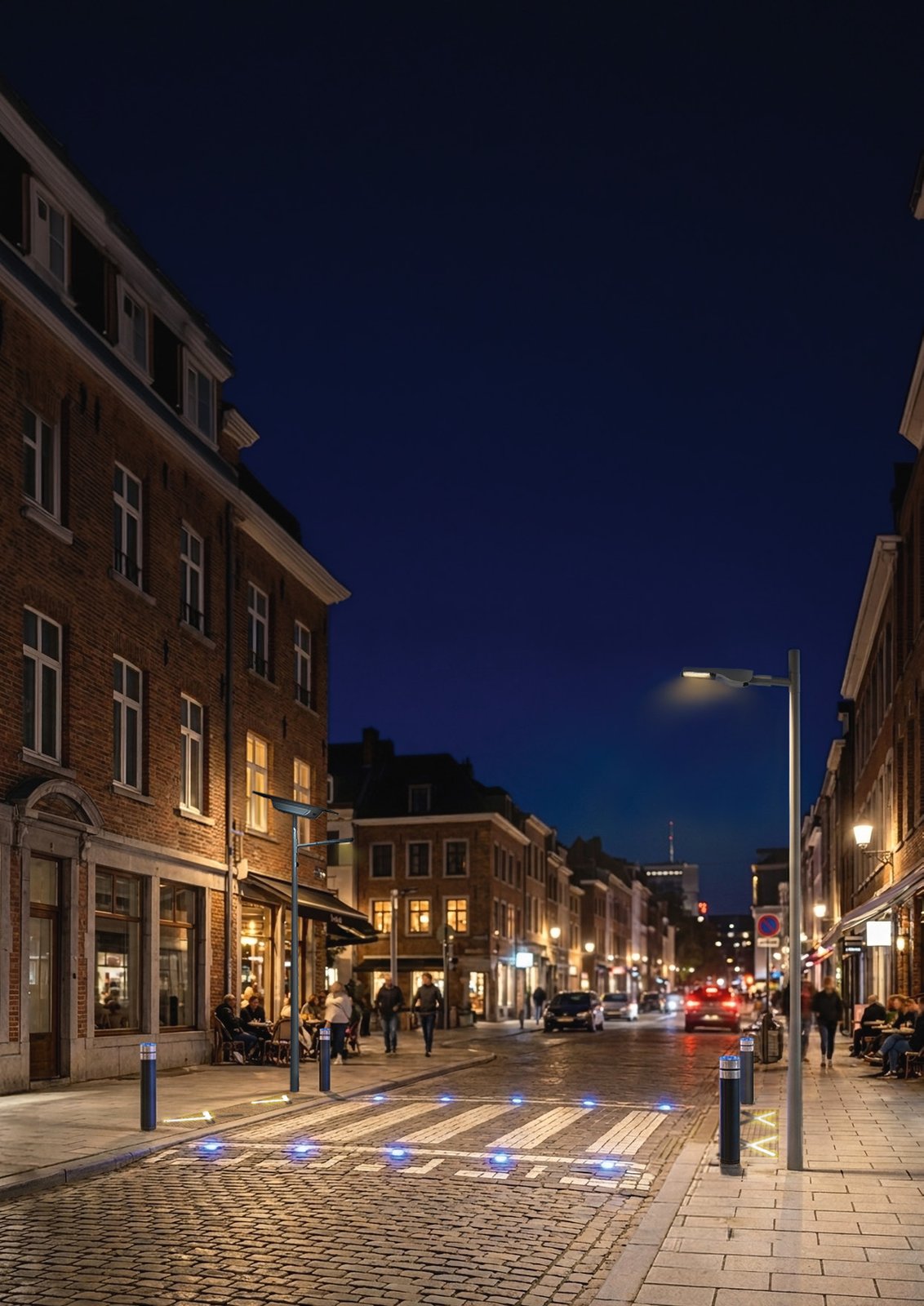

Quatre couches complémentaires sur une même traversée. Survolez une couche pour la retrouver sur la vue d'ensemble.
Sur la vue d'ensemble : le luminaire en haut du mât, à droite de la rue.
Sur la vue d'ensemble : la ligne de plots lumineux bleus au sol, devant le passage piéton.
Sur la vue d'ensemble : le potelet à tête lumineuse en bordure du trottoir de droite.
Sur la vue d'ensemble : la flèche lumineuse au sol, sur le trottoir de droite, au bord de la traversée.
1
Éclairer
Un luminaire à optique dédiée passage piéton, avec différenciation circulation à droite ou à gauche : la chaussée et le piéton sont éclairés sans entrave. Technologie Harmolight pour limiter l'impact sur la biodiversité, pilotage SEV.
- TEKK SRagni · raccordé
- COMBI TOP 3 – GRIFF SNovéa · solaire autonome
- City Elements DalvikHess · colonne
2
Baliser
Des plots lumineux assurent un cheminement clair et sécurisé, avec des scénarios fixes ou clignotants et plusieurs températures de couleur.
- ECO-160Eco-Innov · solaire
- ECO-845Eco-Innov · raccordé
3
Signaler
Aux abords de la traversée, des potelets à tête solaire clignotante à 360° ou réfléchissants renforcent la visibilité des usagers.
- ECO-CITY 36Eco-Innov · tête solaire clignotante
- ECO-CITY 80 / 130Eco-Innov · réfléchissants
4
Alerter
Intégré au sol, le module LEXA interpelle le piéton avant sa traversée : croix rouge ou flèche blanche piloté par le feu tricolore, croix ambre ou flèche blanche en autonome grâce à la détection des véhicules par radar Doppler.
- LEXALEC · signal lumineux au sol
✕ croix rouge✕ croix ambre→ flèche blanche
Les recommandations sont données à titre indicatif. La conformité aux normes en vigueur relève de la responsabilité du maître d'ouvrage.
Deux scénarios
Avec feux ou sans feux, le LEXA s'adapte

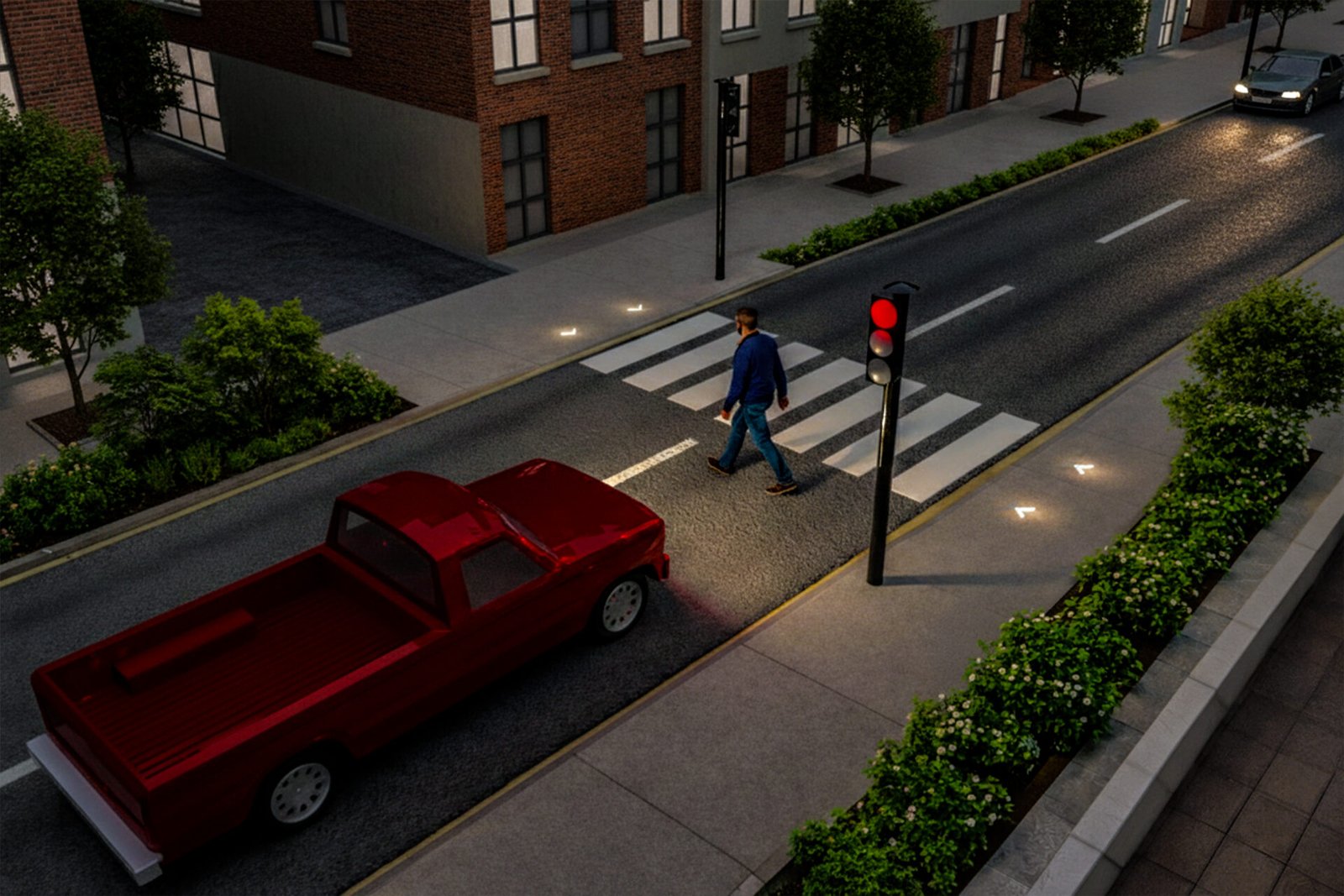

Passage borné par des feux
LEXA raccordé à l'automate de feu
Le LEXA est piloté par l'automate de feu via un contact sec : il passe de la croix rouge à la flèche blanche avec le feu. Il faut une sortie contact sec disponible sur l'automate et sa programmation.
✕ rouge→ blanc
Le pack
- 4 LEXA
- 4 fiches précâblées
- 1 boîtier de contrôle et d'alimentation en armoire

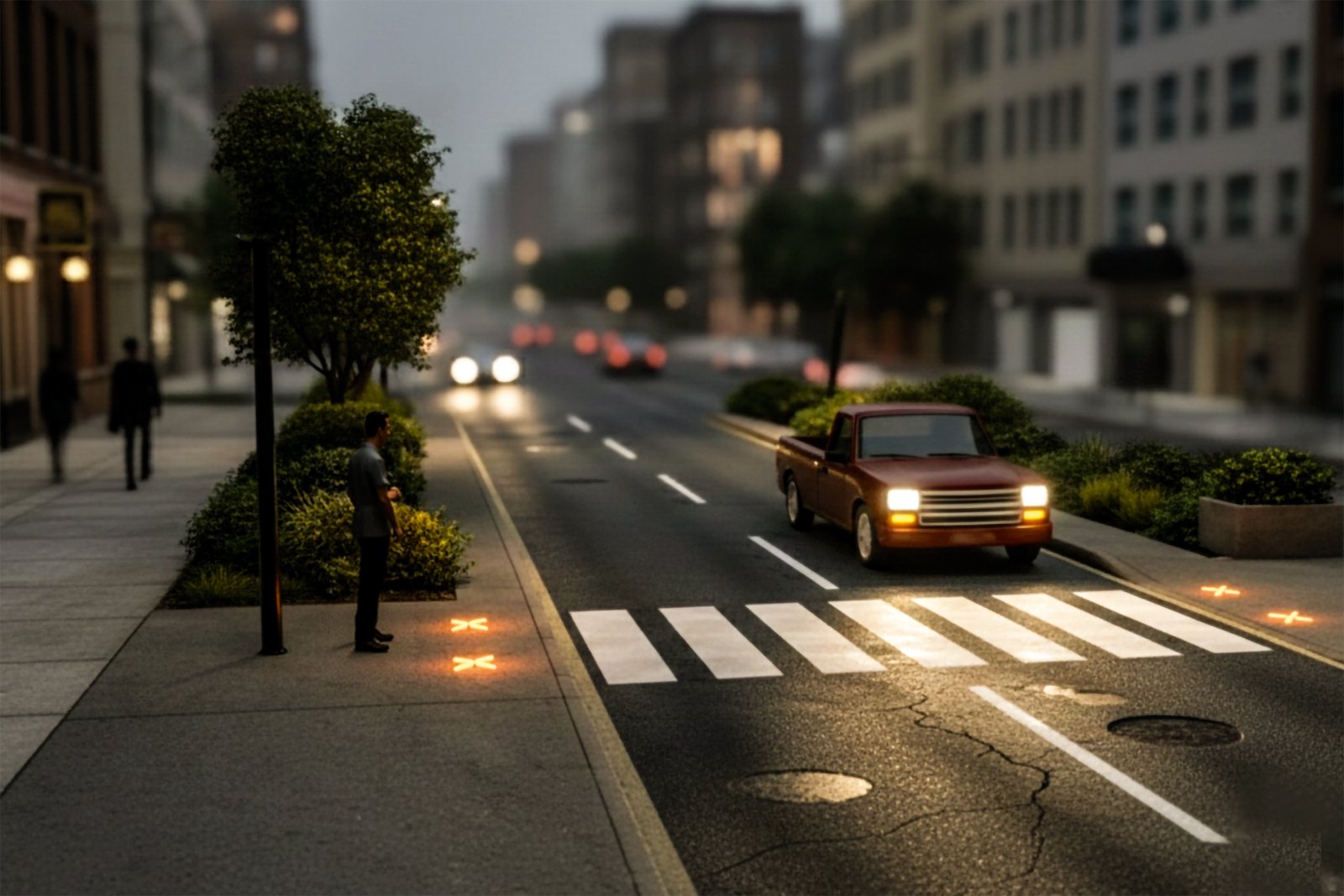

Passage « nu », solution autonome
LEXA piloté par radars Doppler
Deux radars Doppler sur mât détectent les véhicules. Le LEXA affiche une croix ambre à l'approche d'un véhicule, puis une flèche blanche lorsque la traversée peut se faire avec prudence.
✕ ambre→ blanc
Le pack
- 4 LEXA
- 4 fiches précâblées
- 1 mât avec trappe
- 1 boîtier dans le mât
- 2 radars Doppler
- 24 VDC
- Tranchées peu profondes
- Raccordement simple
Rendus © LEC
Fiches produit
Trois produits, trois fiches techniques
LEC
LEXA 1010
Signal lumineux encastré de sol : croix ou flèche selon le pilotage, visible en faible comme en forte luminosité.
- Corps
- ABS blanc / face polycarbonate
- Dimensions
- 372 mm · épaisseur 24,6 mm
- Protection
- IP68 · IK10 (20 J, passage exceptionnel de véhicules)
- Alimentation
- 24 V dc + PWM, classe III · coffret 230 V ac déporté · 9 W
- LED
- LED CMS · croix 72 LED / flèche 36 LED
- Couleurs
- rouge / blanc ou ambre / blanc
- Pilotage
- 0/10 V, DMX, DALI, potentiomètres
- Applications
- passage piéton, traversée de voies douces, quais de tram et de bus
Eco-Innov

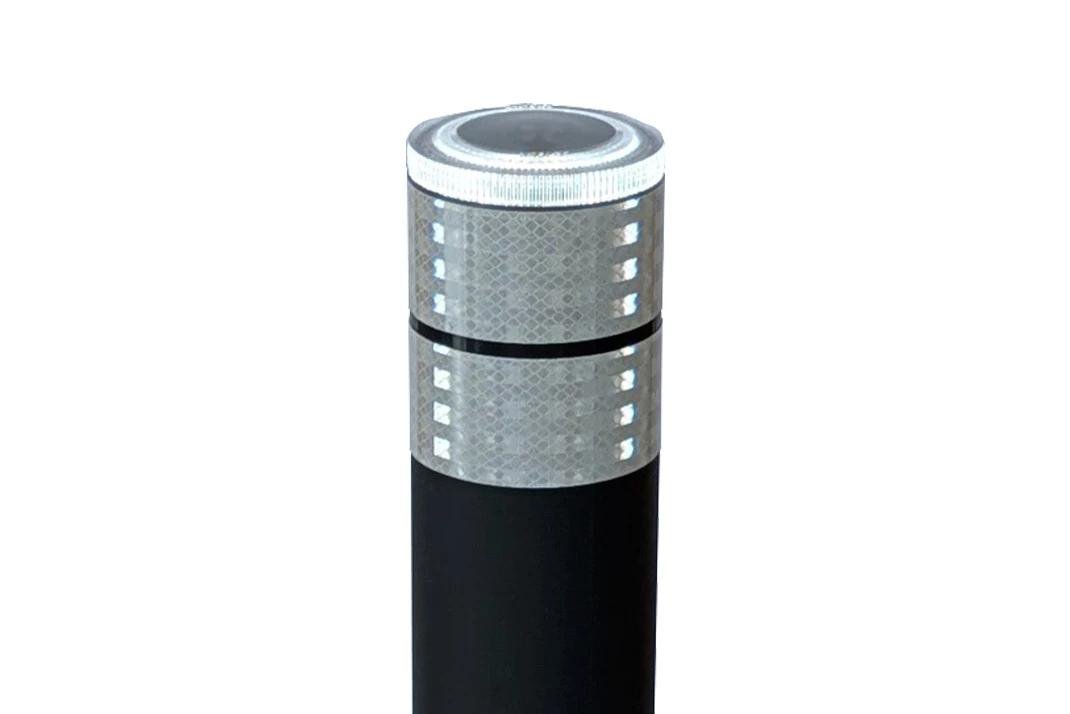

ECO-CITY 36
Potelet flexible solaire à mémoire de forme, tête de balisage 8 LED diffusant à 360° : il absorbe les impacts et reprend sa forme sans détériorer le scellement.
- Éclairage
- 8 LED 360° · clignotant 1 flash / s de nuit, fixe sur demande
- Protection
- IP68 · IK10
- Dimensions
- Ø 130 mm · 774 mm (M) ou 974 mm (L) hors sol
- Énergie
- accumulateurs NiMh · −30 °C à +80 °C
- Durée de vie
- 7 ans en moyenne (tête solaire) · garantie 2 ans
- Pose
- scellement à la colle époxy, perçage Ø 70 mm
Eco-Innov

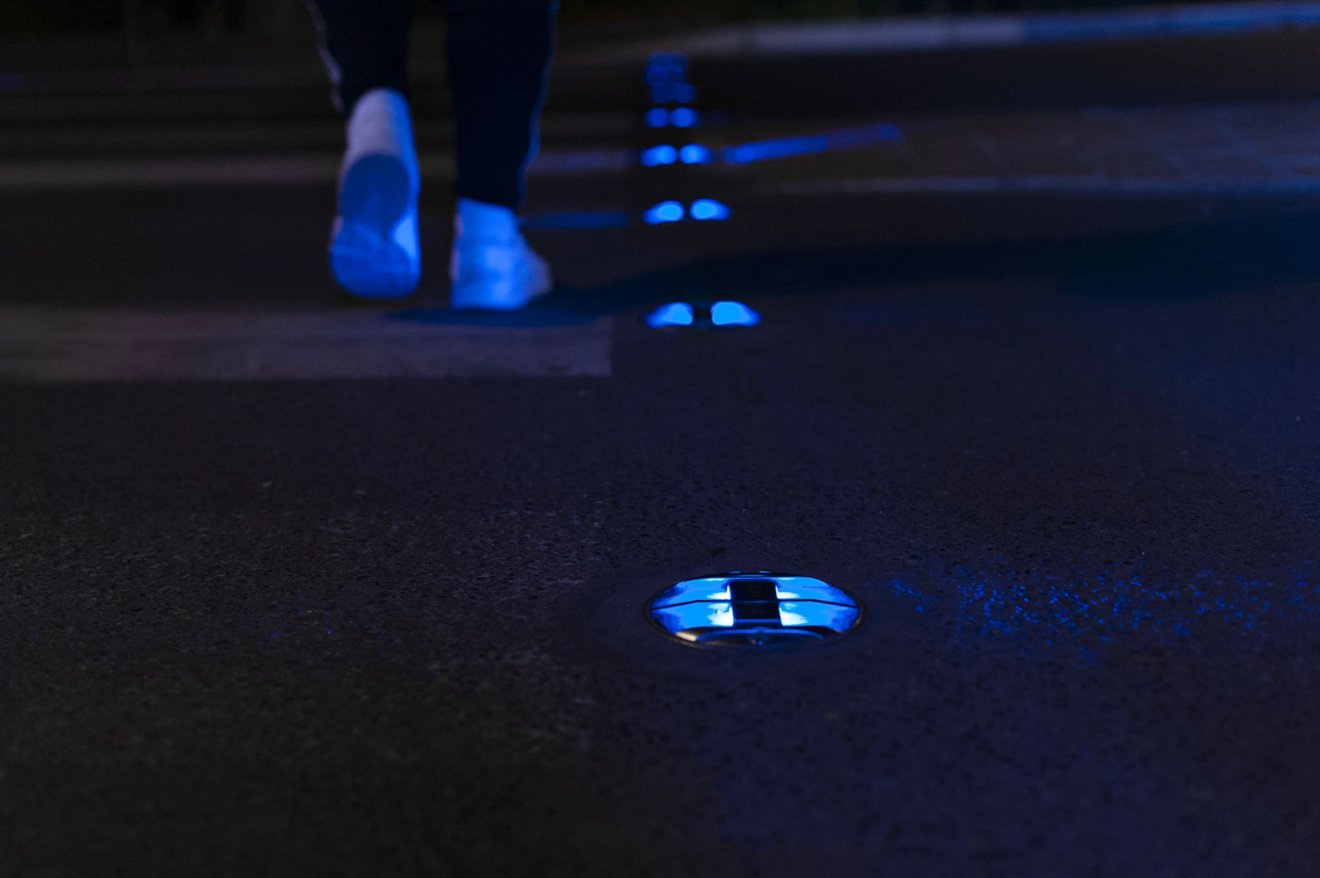

ECO-160
Plot solaire encastré, inox : photovoltaïque et gestion électronique sur mesure, sans génie civil. Existe en version raccordée ECO-845.
- Protection
- IP68 étanche · IK10+, 100 J
- Scénarios
- fixe ou clignotant, synchro GPS · plusieurs températures de couleur
- Version raccordée
- ECO-845 très basse tension 12 / 24 V, allumage différencié jour / nuit
- Recyclage
- Ecosystem · Batribox
Éclairage dédié
Tekk S Ragni · voir l'éclairage public →
Combi Top 3 Novéa · voir le solaire autonome →
Photos et rendus © LEC · © Eco-Innov · © Groupe Ragni
Pourquoi B-LIGHT
Un dispositif complet, un seul interlocuteur
01
Un seul interlocuteur pour les 4 couches
Éclairage, balisage, signalisation et alerte viennent de quatre fabricants du même groupe : une seule étude, un seul chiffrage, un seul suivi.
02
Étude d'implantation et d'ensoleillement
Pour les solutions solaires, nous vérifions les masques et l'ensoleillement du site avant de préconiser plots, potelets ou candélabres autonomes.
03
Conformité
Les recommandations sont données à titre indicatif : la conformité aux normes relève du maître d'ouvrage. Nous vous accompagnons avec votre bureau d'études.
Prêt à sécuriser vos traversées
Sécuriser un passage piéton
Repérage du site, choix des couches utiles, étude d'ensoleillement pour le solaire et chiffrage complet — parlons de votre traversée.
